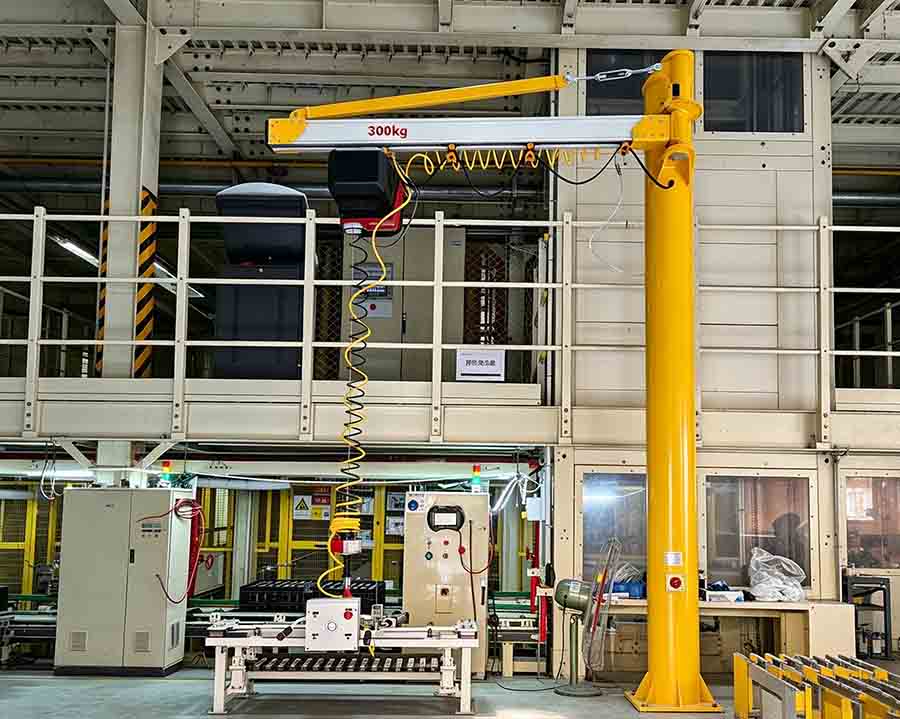

Hliníkový otočný žeriav

Hliníkový výložníkový žeriav sa počíta ako otočná konzolová zdvíhacia jednotka vybavená koľajnicou z extrudovanej hliníkovej zliatiny, nie konvenčným oceľovým I-nosníkom alebo skriňovým nosníkom. Extrudovaný hliníkový profil znižuje valivé trenie vozíka a znižuje vlastnú hmotnosť výložníka. Pre pracoviská, ktoré vyžadujú časté jednobodové zdvíhanie s vysokou rýchlosťou, presným umiestnením a minimálnou únavou operátora, si pracovníci vyberajú tento model žeriavu. Náš otočný výložník z hliníkovej zliatiny LV-HNN sa dodáva v usporiadaní namontovanom na stĺpe. Jeho bezpečné pracovné zaťaženie (SWL) má rozsah 125 kg – 2 000 kg a podporuje maximálny uhol natočenia 270 stupňov.

Pevné jednokoľajové systémy dokážu prepravovať náklady len pozdĺž jednej priamej koľaje. Jeho rameno výložníka sa točí okolo stredového stĺpika a poskytuje kruhové pokrytie. Vybavený eloxovaným povrchom koľajníc a variabilným dorazovým mechanizmom, LV-HNN uspokojuje úlohy pracovnej stanice. Tieto pracovné scenáre oceňujú presnosť polohovania nákladu, krátky čas cyklu, ako aj základnú nosnosť.







Žeriav sa skladá z troch funkčných skupín: stĺpik (alebo nástenná konzola), ktorý nesie konštrukčné zaťaženie, kotvené hliníkové rameno výložníka, ktoré definuje pracovný polomer, a hliníková koľajnica s vozíkom, ktorá nesie kladkostroj pozdĺž ramena. Pretože koľajnica je dutý eloxovaný hliníkový profil a nie valcovaný oceľový profil, kolesá vozíka majú výrazne menší valivý odpor. Tým sa zníži tlačná a ťažná sila, ktorú operátor aplikuje počas manuálneho polohovania, a skráti sa čas potrebný na umiestnenie nákladu v rámci tolerancie.

Rameno sa otáča na otočnom ložisku pri hlave stĺpa. Variabilná koncová-zarážka umožňuje inštalačnému technikovi nastaviť použiteľné rotačné okno tak, aby zodpovedalo rozloženiu pracovnej stanice, takže dráha výkyvu ramena môže byť obmedzená, aby sa predišlo priľahlým zariadeniam, stenám alebo chodníkom, namiesto toho, aby sa vždy predvolene používal úplný mechanický limit.





Parameter	Hodnota
Model	LV-HNN
Typ štruktúry	Otočný výložník koľajnice z hliníkovej zliatiny (namontovaný na stĺp{0}}, kotvené rameno)
Bezpečné pracovné zaťaženie (SWL)	125 kg / 250 kg / 500 kg / 1 000 kg / 2 000 kg
Dosah (pracovný rádius)	2 m - 10 m
Uhol natočenia	Až 270 stupňov (konfigurácia CNN) alebo 180 stupňov (konfigurácia WNN)
Materiál koľajnice	Zliatina hliníka, eloxovaná povrchová úprava
End{0}}typ zastávky	Variabilná, v poli-prispôsobiteľná cestovná dráha
Kompatibilné zdvíhacie zariadenia	Elektrický reťazový kladkostroj, inteligentné zdvíhacie zariadenie, pneumatický vyvažovací kladkostroj, vákuové zdvíhacie zariadenie
Operačné prostredie	Bezprašné-odolné voči výbuchu-

Kapacita a dosah sú nepriamo úmerné: kratšie dĺžky ramien umožňujú vyššiu hranicu rozsahu SWL, kým dlhšie nastavenia dosahu zodpovedajú nižším -úrovniam kapacity. Pred objednaním si overte presnú kombináciu-polomerov zaťaženia v porovnaní s aktuálnym grafom zaťaženia.





• Hliníková koľajnica-s nízkym trením. Dutý eloxovaný hliníkový profil nesie menšiu hmotnosť vozíka ako ekvivalentná oceľová dráha, znižuje valivé trenie a manuálnu silu potrebnú na pohyb nákladu pozdĺž ramena.
• Rýchle a presné polohovanie. Znížené trenie a pevná geometria- ramena sa premieta do rýchlejšieho pohybu a presnejšieho zastavenia v cieľovej polohe, čo skracuje manipulačné cykly pri opakujúcich sa úlohách.
• Ergonomická ovládacia sila. Nižší odpor na vozíku a otočnom ložisku znižuje fyzickú námahu potrebnú od operátora počas celej zmeny, čo podporuje trvalú presnosť ovládania a znižuje-spomalenia súvisiace s únavou.
• Široký rozsah otáčania. Uhol otáčania až 270 stupňov rozširuje pracovný kruh žeriavu ďaleko za jednoduchú priamu-jednokoľajnicu, čo umožňuje jednému stĺpu obsluhovať viaceré susedné miesta nakladania a vykladania.
• Nastaviteľná dráha jazdy. Variabilný koncový-doraz umožňuje nastaviť efektívny rozsah výkyvu na mieste, takže pohyb ramena môže byť prispôsobený skutočnej stope strojov, lavíc a chodníkov okolo miesta inštalácie.
• Povrchová úprava eloxovanej koľajnice. Povrch koľajnice je eloxovaný pre odolnosť proti opotrebovaniu a rozmerovú stabilitu, čo podporuje konzistentný pohyb vozíka počas predĺžených pracovných cyklov bez degradácie povrchu.
• Bezprašný-dizajn odolný proti výbuchu-. Konštrukcia z hliníkovej zliatiny a koľajnica nevytvárajú pri bežnom mechanickom kontakte žiadne železné iskry, a preto je tento typ žeriavu vhodný do prostredia, kde riziko vznietenia prachu alebo výparov musí byť kontrolované skôr konštrukciou zariadenia než samotným postupom.
• Odolné opotrebiteľné komponenty. Kolesá, ložiská a otočný hardvér sú určené na predĺžené servisné intervaly pri nepretržitej priemyselnej prevádzke.







Koľajnica a vozík LV-HNN sú navrhnuté ako nosný systém, nie ako pevná zdvíhacia jednotka, takže žeriav možno spárovať so zdvíhacím zariadením, ktoré zodpovedá aplikácii:

• Elektrický reťazový kladkostroj - na štandardné zdvíhanie s pevnou rýchlosťou
• Inteligentné zdvíhacie zariadenie - na ovládanie zdvíhania snímaním premenlivej-rýchlosti alebo zaťaženia-
• Pneumatický vyvažovací kladkostroj - na nútenú{1}}ručnú manipuláciu pri nepretržitom-cykle montáže
• Vákuové zdvíhacie zariadenie - na manipuláciu s plochými, utesnenými alebo -kovovými povrchmi bez mechanického upínania

Táto flexibilita umožňuje, aby bola rovnaká konštrukcia žeriavu prerobená{0}}pri zmene výrobných požiadaviek bez výmeny koľajnice alebo stĺpa.





Pretože je konštrukcia ľahká, má nízke{0}}trenie a je dimenzovaná na-bezprašnosť a{2}}bezpečnosť proti výbuchu, otočný výložník koľajníc z hliníkovej zliatiny sa zvyčajne používa na:

• Montážne a pod{0}}montážne pracovné stanice vyžadujúce opakované zdvíhanie od bodu k bodu-do{2}}
• Miesta nakladania a vykladania nástroja-, kde čas cyklu a presnosť polohovania ovplyvňujú výkon
• Baliace a paletizačné stanice manipulujúce s dielmi do 2000 kg
• Výrobné oblasti s prašnosťou alebo{0}}klasifikáciou rizika výbuchu, kde sa vyžaduje neiskriace zariadenie
• Dielne, ktoré vyžadujú pokrytie kruhovej pracovnej plochy z jedného pevného montážneho bodu, a nie priamou jednokoľajovou dráhou







Tri premenné definujú inštaláciu LV-HNN a mali by byť potvrdené spoločne a nie samostatne:

1. Načítať -Identifikujte skutočnú SWL potrebnú na pracovnom mieste, vrátane hmotnosti akéhokoľvek zdvíhacieho príslušenstva (háku, vysávača alebo rozpery).
2. Outreach -Zmerajte pracovný polomer potrebný na pokrytie bodov nakladania a vykladania. Dosah a kapacita sú prepojené; zvýšenie jedného zvyčajne vyžaduje zníženie druhého v rámci certifikovaného diagramu zaťaženia.
3. Uhol otáčania -Zistite, či pracovná stanica vyžaduje celý rozsah 270 stupňov alebo obmedzený rozsah 180 stupňov, a podľa toho nastavte variabilnú koncovú-zarážku počas inštalácie.

Výber typu kladkostroja sa riadi rovnakou logikou: nepretržité -cykly s pohonom v záťaži uprednostňujú elektrický reťazový kladkostroj alebo inteligentné zdvíhacie zariadenie, zatiaľ čo manuálne-pomocné aplikácie s častým premiestňovaním operátora sú zvyčajne vhodnejšie pre pneumatické vyvažovacie kladkostroje.





Aká je maximálna nosnosť hliníkového otočného žeriavu?

Otočný výložník z hliníkovej zliatiny LV-HNN je dimenzovaný do 2 000 kg SWL a ponúka sa v piatich kapacitných úrovniach (125 kg, 250 kg, 500 kg, 1 000 kg a 2 000 kg). Maximálna využiteľná kapacita v akomkoľvek danom bode závisí od nastavenia dosahu pre danú konfiguráciu.

Aký dosah a uhol natočenia podporuje tento žeriav?

Dosah sa pohybuje od 2 m do 10 m. Uhol otáčania je k dispozícii v dvoch konfiguráciách: až do 270 stupňov (CNN) alebo 180 stupňov (WNN), pričom efektívna dráha otáčania je ďalej nastaviteľná na mieste pomocou variabilného koncového-dorazu.

Prečo použiť hliníkovú koľajnicu namiesto oceľovej koľajnice pre otočný žeriav?

Hliníková koľajnica znižuje valivé trenie vozíka a konštrukčnú vlastnú hmotnosť v porovnaní s oceľovou časťou s podobnou nosnosťou. Tým sa znižuje prevádzková sila potrebná na manuálne premiestňovanie bremien a podporuje sa rýchlejšie a opakovateľnejšie polohovanie počas pracovného cyklu.

Je tento výložníkový žeriav vhodný do -nevýbušných alebo bezprašných{1}} oblastí?

áno. Konštrukcia a koľajnica z hliníkovej zliatiny sú navrhnuté tak, aby boli bezprašné a odolné proti výbuchu-, vďaka čomu je žeriav vhodný do výrobných oblastí, kde je konštrukčná požiadavka na manipuláciu s materiálom, ktorá neiskria{{3}.

Ktoré kladkostroje je možné namontovať na hliníkový otočný žeriav?

Koľajnica a vozík sú vybavené elektrickým reťazovým kladkostrojom, inteligentným zdvíhacím zariadením, pneumatickým vyvažovacím kladkostrojom alebo vákuovým zdvíhacím zariadením, čo umožňuje prispôsobiť žeriav potrebám poháňanej, -pomocnej sily alebo bez{1}}dotykovej manipulácie.

Môže byť rozsah výkyvu obmedzený na menej ako maximálny menovitý uhol?

áno. Žeriav používa variabilný koncový-doraz, takže inštalatér môže nastaviť pracovnú dráhu výkyvu na menej ako plných 270 stupňov alebo 180 stupňov, aby sa zhodovala so vzdialenosťou na mieste inštalácie.

Ako sa mení nosnosť s dosahom?

Pre túto sériu žeriavov je menovitá kapacita nepriamo úmerná dosahu. Nastavenia kratšieho pracovného polomeru podporujú hodnotu bezpečného pracovného zaťaženia vyššej úrovne; dlhší dosah zníži maximálne povolené zaťaženie. Pred zadaním vašej formálnej objednávky dvakrát skontrolujte zhodné parametre polomeru zaťaženia na oficiálnom diagrame zaťaženia.
