Výložníkový žeriav 1 tona

Výložníkový žeriav Kinocranes 1 tona je profesionálne navrhnutý pre výrobné závody, údržbárske dielne a montážne linky s potrebou zdvihu 1000 kg. Poskytuje stabilnú štruktúru a presnú prevádzku pre opakujúce sa úlohy zdvíhania a slúži ako spoľahlivé riešenie pre manipuláciu s priemyselným materiálom.

Technické špecifikácie

Nosnosť a základná konfigurácia

• Menovitá nosnosť: 1000 kg (1 tona)
• Pracovný rádius: Štandardné 3 m–8 m, prispôsobené maximálne do 10 m podľa konštrukčného výpočtu
• Výška zdvihu: Plne konfigurovateľná podľa-podmienok dielne na mieste
• Záťažová trieda: V súlade s ISO 4301, A2–A3 pre stredné zaťaženie na priemyselné použitie

Stavebný štandard

• Materiál hlavného ramena: Prijatá oceľ Q345B / ASTM A572 triedy 50, vysoká pevnosť v ťahu pre dlhodobé-použitie pri veľkom zaťažení.
• Konštrukcia stĺpa: Hrubá oceľová stĺpová konštrukcia vybavená extra zosilnenou základnou doskou, ktorá zaručuje pevnú inštaláciu.
• Typ otáčania: Otáčanie o 360 stupňov pre modely namontované na stĺp; Nástenná verzia je dodávaná s pracovnou rotáciou o 180 stupňov.
• Konštrukcia výložníka: Vyrobená s profilom H-nosníka alebo I{1}}nosníka, ktorý zaisťuje pevné nosenie a štrukturálnu tuhosť.
• Povrchová úprava: Priemyselný epoxidový práškový náter na ochranu proti-korózii a dlhú životnosť

Typy montáže

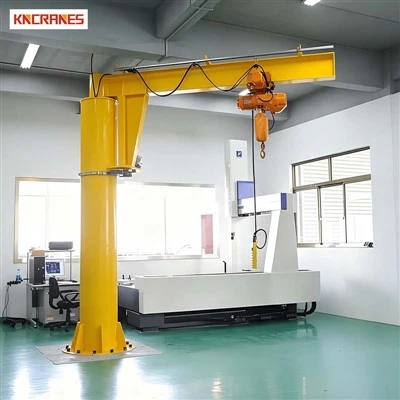

Pilierový-otočný žeriav s nosnosťou 1 tony

Samostatne stojaci stĺp vyžaduje železobetónový základ. Podporuje úplné otáčanie o 360 stupňov, aby sa maximalizovalo pokrytie pracovnej stanice a flexibilita rozloženia. Upevnené chemickými kotviacimi skrutkami pre stabilnú inštaláciu na betónové dosky.

Nástenný-otočný žeriav s nosnosťou 1 tony

Priestorovo úsporný{0}}dizajn namontovaný priamo na stavebné stĺpy alebo steny. Otáčanie je obmedzené na 180 stupňov, dokonale vhodné pre továrne s obmedzeným podlahovým priestorom a dostupnou konštrukčnou podporou.

Kompatibilita zdviháka

Náš 1 tonový otočný žeriav podporuje viacero výberov kladkostrojov, aby vyhovovali rôznym pracovným podmienkam na-mieste:

• Elektrický reťazový kladkostroj: Nosnosť 1 tona, dostupný s reguláciou rýchlosti. Rýchlosť zdvíhania 4–8 m/min jednoduchá rýchlosť, 2–8 m/min dvojitá rýchlosť pre presnú manipuláciu.
• Ručný reťazový kladkostroj: Ideálny pre miesta bez energie{{0}, ekonomická voľba pre menej časté zdvíhanie.
• Lanový kladkostroj: Vhodný pre výšku zdvihu nad 5 m, vysokú pracovnú rýchlosť až 12 m/min.

Elektrický reťazový kladkostroj

Ručný reťazový kladkostroj

Lanový kladkostroj

Priemyselné aplikácie

Výroba a obrábanie:Ideálne pre CNC dielne, montážne linky a výrobné haly. Široko používané pri pohybe surovín, montáži komponentov a preprave hotových výrobkov.

Automobilový priemysel:Vhodné na montáž motora, prevodovky a manipuláciu s dielmi podvozku. 1 tonová kapacita dokonale vyhovuje väčšine požiadaviek na zdvíhanie podzostáv v automobilovom priemysle.

Kovové spracovanie:Skvelé pre rozloženie oceľových plechov, prenos zváranej zostavy a inštaláciu prípravku vo vnútri zváracích a výrobných zón.

Sklad a logistika:Použiteľné na triedenie objednávok, manipuláciu s paletami a rutinnú inventarizáciu v logistických a distribučných skladoch.

Workshop údržby:Ideálne na generálne opravy zariadení, výmenu náhradných dielov a usporiadanie nástrojov počas každodennej údržby v továrni.

Požiadavky na inštaláciu

Základný štandard (namontovaný na-pilier)

• Pevnosť betónu v tlaku: min 25 MPa (3 625 psi)
• Hrúbka podlahovej dosky: min 200 mm (8 palcov) pre štandardnú inštaláciu
• Vystuženie základov: Vystuženie oceľovou sieťou je povinné
• Kotviaca skrutka: M16 / M20 chemická kotviaca skrutka, hĺbka zabudovania 150–200 mm

Požiadavka na konštrukciu (upevnenie na stenu-)

• Nosnosť stĺpov budovy musí byť overená statickým výpočtom
• Montážna konzola: Konštrukcia z ťažkej ocele s bezpečnostným faktorom väčším alebo rovným 1,5
• Upevňovacie prvky: Skrutky vysokej pevnosti 8.8-s inštaláciou so štandardným uťahovacím momentom

Prevádzkové výhody

• Dizajn s nízkou svetlou výškou: Optimalizovaný profil ramena plne využíva obmedzenú vertikálnu výšku v dielňach.
• Hladké otáčanie: Presná nosná konštrukcia znižuje odpor otáčania, čo umožňuje ľahkú manipuláciu s 1000 kg bremenami.
• Možnosť vonkajšieho a korozívneho prostredia:Ponúkame žiarovo{0}}pozinkované diely a prispôsobené epoxidové nátery, dobre prispôsobené pre vonkajšie vystavenie a korozívne pracoviská.
• Súlad s globálnou bezpečnosťou:Všetky jednotky vyhovujú predpisom FEM, DIN a ISO a majú certifikáciu CE na podporu predaja a nasadenia na európskych a medzinárodných trhoch.

Tabuľka technických parametrov

FAQ

Otázka: Aký je rozdiel medzi 1 tonovým a 2 tonovým otočným žeriavom?

Odpoveď: Kľúčovou medzerou je zdvíhacia kapacita. Jedno-tonové modely podporujú až 1000 kg a dvoj{3}}tonové jednotky zvládajú 2000 kg. Verzia 1T potrebuje jednoduchší základ podlahy a menšiu štrukturálnu výstuž, ktorá je šetrnejšia k rozpočtu-pre každodennú prácu do 1 000 kg.

Otázka: Môže byť 1 tonový otočný žeriav inštalovaný na existujúcu betónovú podlahu?

Odpoveď: Je to možné len vtedy, ak betónová podlaha spĺňa konštrukčné požiadavky. Na mieste je potrebná-kontrola hrúbky dosky, pevnosti betónu a rozloženia výstuže. Normálne hrúbka podlahy väčšia alebo rovná 200 mm a pevnosť väčšia alebo rovná 25 MPa. Ak podlaha nespĺňa normu, je potrebná výstuž alebo samostatná základňa.

Otázka: Aký je maximálny dosah 1 tonového otočného žeriavu?

A: Štandardná dĺžka ramena je 3 až 8 m. Vlastná dĺžka do 10m je k dispozícii po statickom výpočte. Dlhšie rameno musí prejsť testom stability pri plnom zaťažení 1000 kg.

Otázka: Aké napájanie je potrebné pre elektrický kladkostroj?

A: Typické napájanie je 3-fázové 380V/415V 50Hz. Pre severoamerické trhy poskytujeme verzie 460 V 60 Hz. Jednofázové 220 V/240 V je možné zvoliť pre aplikácie s nízkou záťažou. Pre elektroinštaláciu na mieste je potrebná ochrana proti preťaženiu, izolačné spínače a spoľahlivé uzemnenie. Výkon zdvíhacieho zariadenia sa pohybuje medzi 2,5 kW a 4 kW v závislosti od modelu.

Otázka: Akú údržbu potrebuje 1 tonový otočný žeriav?

Odpoveď: Ložiská a pohyblivé súčasti pravidelne dobre namažte. Kontrolujte opotrebovanie zdvíhacích reťazí alebo oceľových lán, pravidelne kontrolujte upevnenie skrutiek a testujte bezpečnostné zariadenia. Elektrický motor a brzdu udržiavajte podľa pokynov k produktu. Pre bezpečnú prevádzku sa odporúča štvrťročná odborná kontrola.

Otázka: Je k dispozícii vonkajšia inštalácia?

A: Áno. Vonkajšia verzia obsahuje galvanizované alebo nerezové časti, elektrickú skrinku odolnú voči poveternostným vplyvom a antikorózny-náter. Zaťaženie vetrom bude vypočítané v konštrukčnom návrhu. Kontaktujte náš technický tím pre prispôsobené vonkajšie riešenie.

Otázka: Stĺpik{0}}namontovaný na stenu alebo{1}}na stenu, ktorý si vybrať?

Odpoveď: Stĺpový-typ s montážou ponúka 360-stupňové otáčanie a nezávislé usporiadanie bez spoliehania sa na štruktúru budovy. Nástenný-typ šetrí podlahovú plochu iba vďaka otáčaniu o 180 stupňov. Výber závisí od usporiadania dielne, konštrukčného stavu a požiadaviek na pracovné pokrytie.

Prečo si vybrať kinožeriavy

Výložníkový žeriav Kinocranes s nosnosťou 1 tony sa vyrába podľa prísnych medzinárodných noriem kvality. Všetky zariadenia sa pred dodaním podrobia testovaniu plného zaťaženia a kontrole výkonu. Sme certifikovaní podľa ISO 9001 pre stabilnú kontrolu kvality.

• Možnosť globálneho exportu s kompletnými exportnými dokumentmi, prepravnými podmienkami a zámorským po{0}}predajným servisom.
• Plne v súlade s ISO, FEM, DIN a CE certifikáciou pre globálny prístup na trh.
• Vlastná inžinierska služba pre-štandardnú veľkosť, špeciálne prostredie a integráciu automatizovanej manipulácie s materiálom.

Kontaktujte náš tím technikov predaja pre technickú konzultáciu, cenovú ponuku a prispôsobené riešenie.
